Potensiometer dan Tahanan Geser

[KEMBALI KE MENU SEBELUMNYA]

 1. Prosedur[kembali]

1.   Mengamati dan Memahami Simbol serta Data dari Alat Ukur

a.      Ambil alat ukur seperti dibawah ini:

●      Voltmeter (model 2011, 2052)

●      Amperemeter (model 2011, 2013)

b.     Amati simbol dan data yang tertera pada alat ukur tersebut

c.   Gambarkan dan artikan simbol  serta  data  tersebut  dan  tuliskan karakteristik alat ukur berdasarkan hasil pengamatan pada Tabel 1.



2. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada Rangkaian Seri

a.    Susun rangkaian seperti gambar 1

b.    Hubungkan nilai R sebesar 220Ω, 550Ω, dan 1Ω kmenggunakan poensiometer dan tahanan geser sesuaikan dengan nilai yang tertera pada jurnal praktikum

c.    Gunakan DC power supply sebesar 12V

d.    Hidupkan power supply, ukur nilai resistansi, arus, serta nilai tegangannya

e.  Ulangi percobaan dengan mengganti nilai R menggunakan potensiometer dan tahanan geser

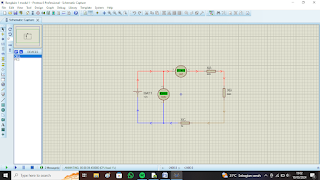

Gambar 1.

3. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada Rangkaian Parallel

a.    Susun rangkaian seperti gambar 2

b.    Hubungkan nilai R sebesar 220Ω, 550Ω, dan 1Ω kmenggunakan poensiometer dan tahanan geser sesuaikan dengan nilai yang tertera pada jurnal praktikum

c.    Gunakan DC power supply sebesar 12V

d.    Hidupkan power supply, ukur nilai resistansi, arus, serta nilai tegangannya

e.    Ulangi percobaan dengan mengganti nilai R menggunakan potensiometer dan tahanan geser

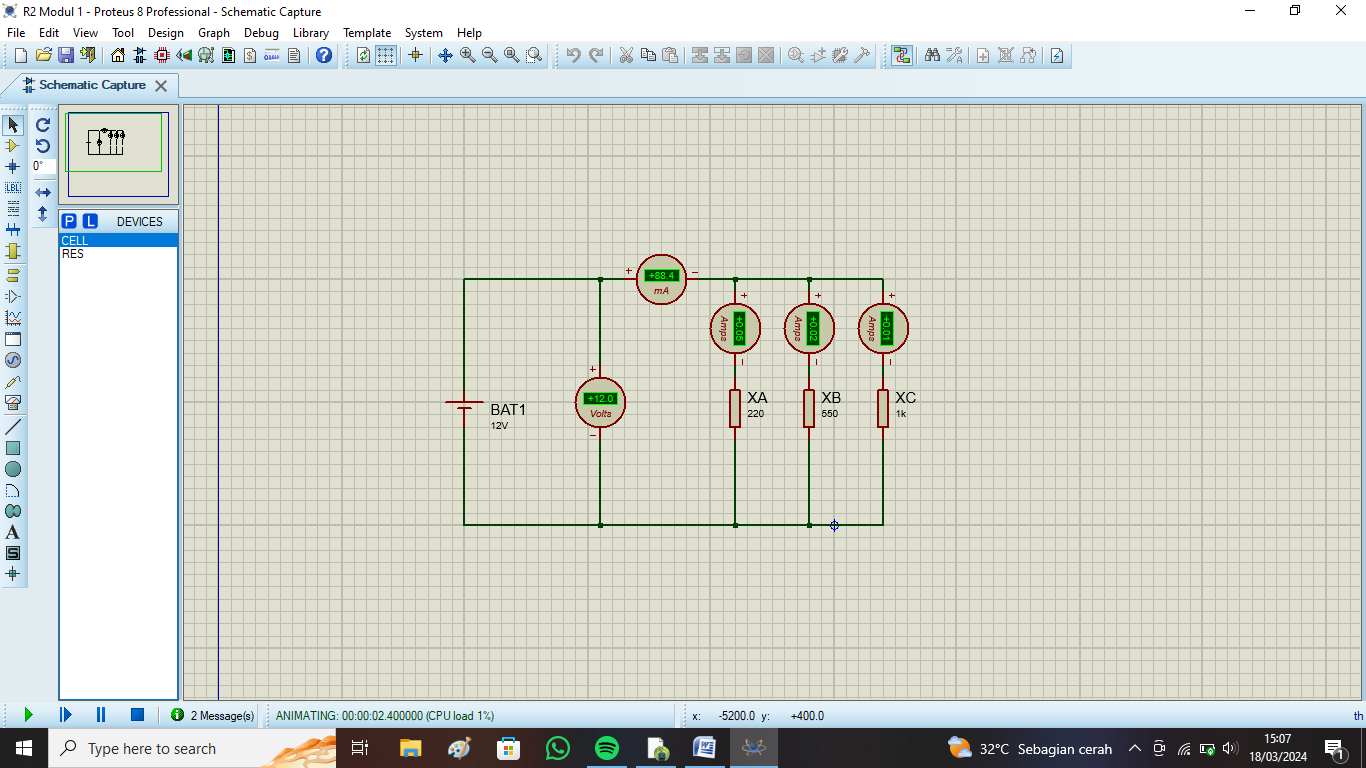

Gambar 2.







 2. Hardware [kembali]

        1. Voltmeter

           Voltmeter adalah alat ukur yang digunakan untuk mengukur beda potensial atau tegangan listrik dari dua titik potensial listrik. Pada peralatan elektronik, voltmeter digunakan sebagai pengawasan nilai tegangan kerja.

        2. Amperemeter


            Amperemeter adalah alat ukur listrik yang digunakan untuk mengukur nilai arus listrik yang mengalir dalam suatu rangkaian listrik. Pengukuran arus listrik harus memutuskan rangkaian terlebih dahulu lalu dihubungkan masing-masing ke terminal-terminal amperemeter.

        3. Potensiometer

            Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel. Jika hanya dua terminal yang digunakan, potensiometer berperan sebagai resistor variabel atau Rheostat.

        4. DC Power Suply


            Catu daya DC (power supply) merupakan suatu rangkaian elektronik yang mengubah arus listrik bolak-balik menjadi arus listrik searah. Catu daya menjadi bagian yang penting dalam dunia elektonika yang berfungsi sebagai sumber tenaga listrik. DC Power Supply atau Catu Daya ini juga sering dikenal dengan nama “Adaptor”.

            Arus searah adalah arus listrik yang nilainya tidak berubah. Arah pengaliran arus listriknya hanya positif atau hanya negatif saja. Arus searah didefinisikan sebagai arus listrik yang mempunyai nilai tetap atau konstan terhadap satuan waktu.

        5. Tahanan Geser


            Hambatan Geser atau Rheostat adalah jenis resistor yang nilai resistansi dapat diatur (Variable Resistor) dan biasanya digunakan untuk mengendalikan arus listrik (current) terutama pada rangkaian atau perangkat yang berarus listrik tinggi.

 3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

   1. Rangkaian 1





Prinsip Kerja:

 Pada rangkain 1 disusun secara seri.Batrai yang memeliki tegangan 12 v  mengalir dari sumber positif menuju negatif sehingga arah arus pada rangkain se arah jarum jam,pada rangkain seri arus diperoleh dari pembagian tegangan sumber dengan hambatan total(I=Vth/Rth). Pada rangkaian seri tegangan pada tiap hambatan berbeda-beda dan besar nilai arus akan sama pada tiap hambatan

      2. Rangkaian 2


 4. Video Demo [kembali]



 5. Kondisi [kembali]

 1. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada

         Rangkaian Seri

     2. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada

         Rangkaian Parallel

 6. Video Penjelasan [kembali]
Rangkaian Seri


Rangkaian Paralel





 7. Download File [kembali]
